1 产品简介
节点控制器用于循环检测所接车位探测器的状态，并将相关信息上传到主控制器；同时，接收主控制器车位信息，发布到LED显示屏，采用RS485、CAN总线混合通讯机制，解决长距离通讯不可靠的问题、网络节点数扩展问题、分组管理问题等。
2 产品特点
1) 采用国际先进的32位ARM处理器，全工业级设计，保证产品的稳定可靠；

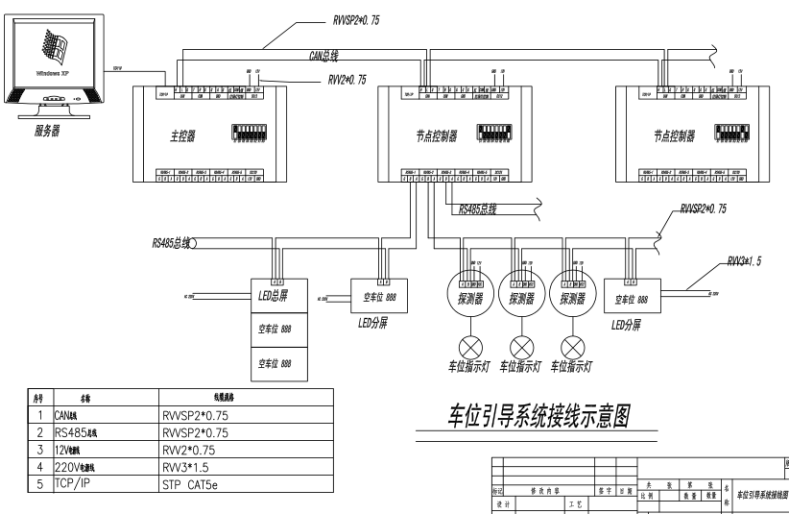

2) 采用CAN、RS485混合组网，组网能力强，数据通讯稳定可靠，传输距离远；

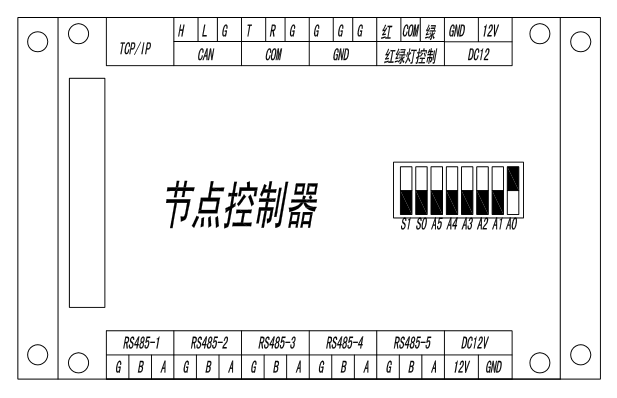

3) 独立5路RS485接口设计，单路最大可接32个车位探测器或者8个LED模组，容量大，效率高；
4) 设备具有短路、过压、过载保护功能，防止由于施工中接线错误造成对相关设备的电气损伤；
5) 整体采用工业化设计，经过严格的静电、雷击及浪涌、群脉冲等测试，有效保证设备可靠使用；
3 技术参数
|
产品型号：
|
DPS-5501
|
工作电压：
|
DC12V
|
|
工作温度：
|
-20 ~ +65℃
|
功 耗：
|
12W
|
|

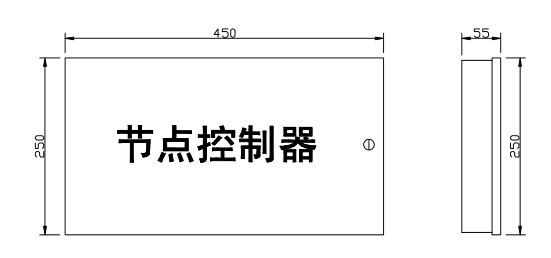

规格尺寸（盒）：
|
250×450×55mm
|
净 重：
|
3.75Kg
|
|
通讯方式：
|
1路CAN @ 20kbps
5路 RS485 @ 9600bps
|
通讯距离：
|
CAN：≤1000m（RVVSP 1.0*2）
RS485：≤150m
|
|
单路节点容量：
|
32个探测器或8个LED模组
|
外壳材料：
|
冷钢烤漆
|
表3.1 节点控制器技术参数表
|
