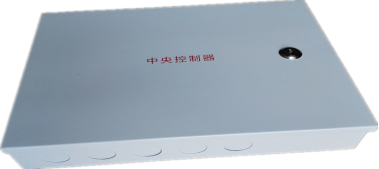

1 产品简介
主控制器是整个系统的核心，是整个智能车位引导系统的采集与控制中心，通过对车位引导屏实时数据的更新，实现对车辆的引导功能。一个主控制器最多可以控制62个节点控制器。
2 产品特点
1) 采用国际先进的32位ARM处理器，全工业级设计，保证产品的稳定可靠；
2) 设备具有短路、过压、过载保护功能，防止由于施工中接线错误造成对相关设备的电气损伤；
3) 整体采用工业化设计，经过严格的静电、雷击及浪涌、群脉冲等测试，有效保证设备可靠使用；
4) 主控制器最大可管理10080个车位；
5) 分区信息不受探测器、显示屏安装的物理位置影响，可对其下的任意探测器和显示屏进行关联；
6) 关联信息下载后，自动保存关联信息，脱离计算机独立正确运行。
3 技术参数
|
产品型号：
|
DSP5500
|
工作电压：
|
AC 220V
|
|
工作温度：
|
-20 ~ +65℃
|
功 耗：
|
12W
|
|
规格尺寸：
|
250×450×55mm
|
净 重
|
3.36Kg
|
|
通讯方式：
|
1路CAN @ 20kbps
1路 10/100BaseT以太网
|
通讯距离：
|
CAN：≤1000m（RVVSP 1.0*2）
以太网：100m（超5类网线）
|
|
节点容量：
|
63个
|
外壳材料：
|
冷钢烤漆
|
表3.1 主控制器技术参数表

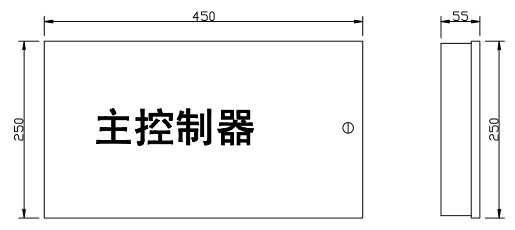

图3.1 主控制器接线盒结构图（单位：mm）
4 产品安装

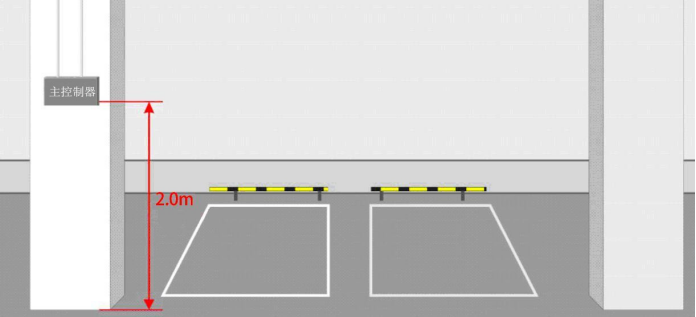

主控制器一般安装在立柱或者墙壁上，建议安装高度2米及以上。安装示意图如图4.1所示：
图4.1 主控制器安装示意图
5 系统使用
1、内部接线图

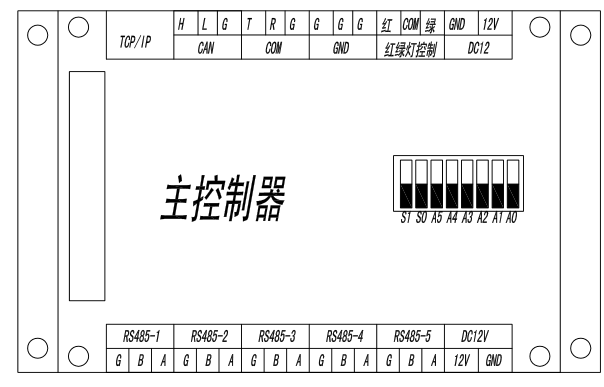

图5.1 主控制端口示意图

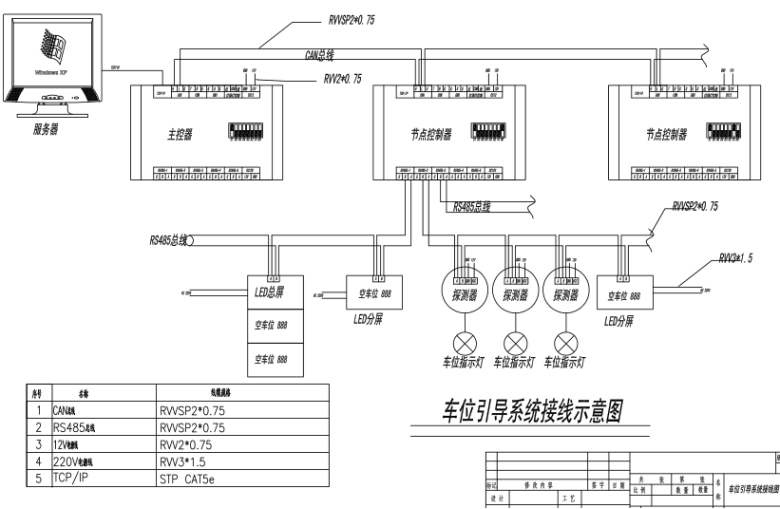

图5.2 车位引导系统接线图
接线说明：
l CAN总线的HL通过手拉手的接线方式接到下一个节点控制器的HL端；
l 12V接开关电源；
l TCP/IP通过网线连接到服务器。
2、拨码说明

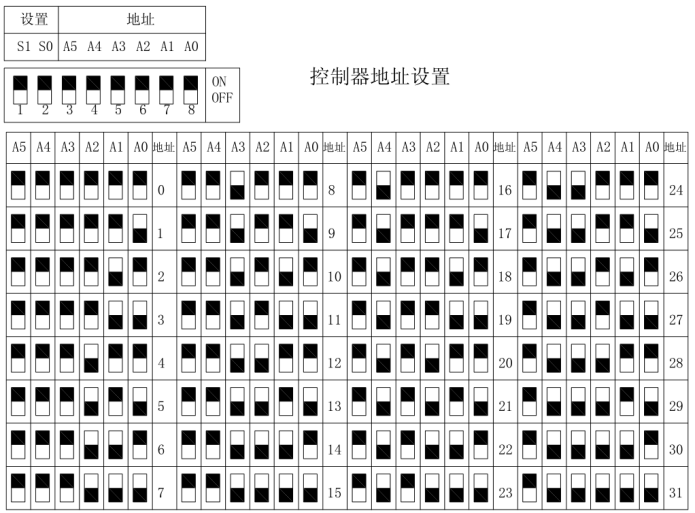

图5.3 控制器拨码图
主控制器的地址是必须要拨成地址0。
|
